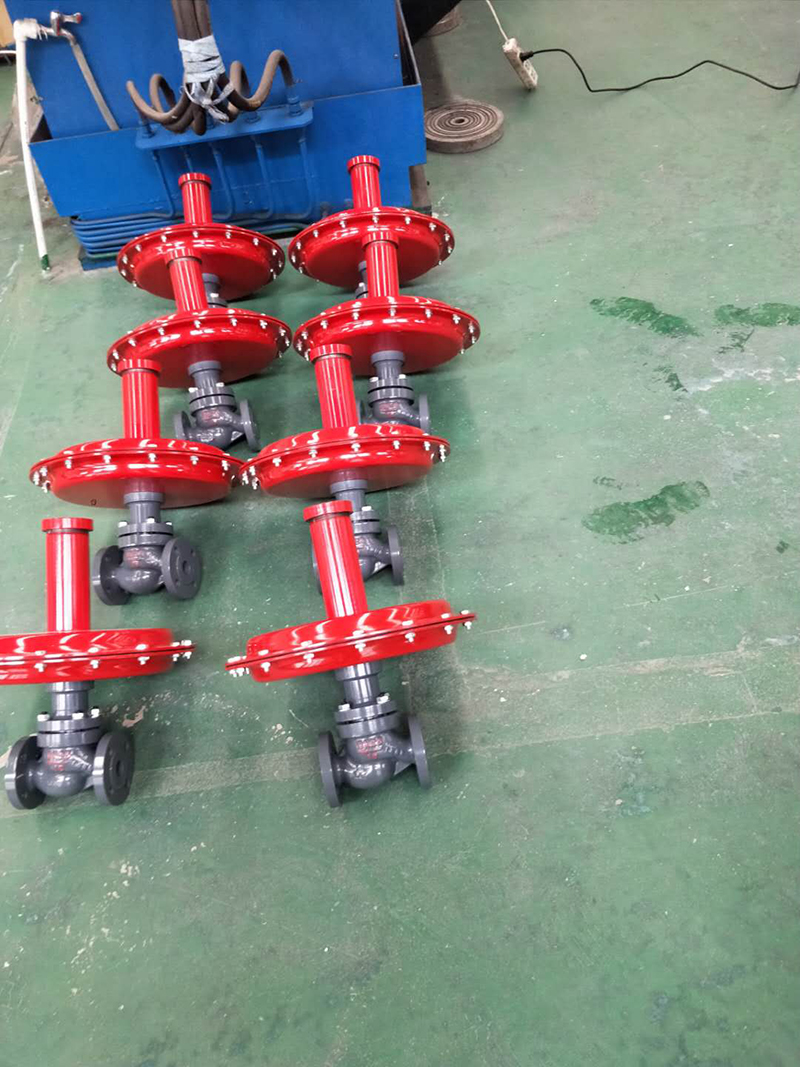

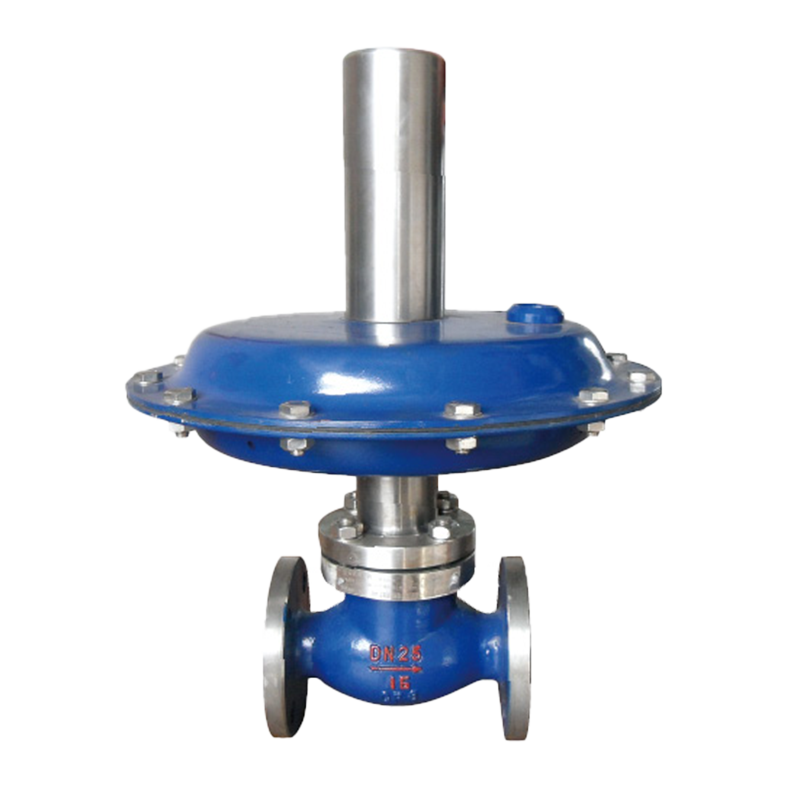

◎ 特点
ZZV型自力式压力调节阀(简称微压阀)是一种无需外加能源,利用被调介质本身压力变化而实现自动调节,具有动作灵敏,控制精度高,节约能源的特点。
本系列微压阀从30mmH2O至0.2MPa均可分段调节,广泛适用于各种微压气体的减压稳压或泄压稳压的自动控制。ZZV-C型差压调节型常用于工业燃烧炉系统控制两种物料混合(如煤气、空气)的配比达到理想的燃烧状态。
◎ 阀体体部分
结构大类:自力式
阀芯型式:压力平衡型
结构分类:单座型、套筒型、双座型

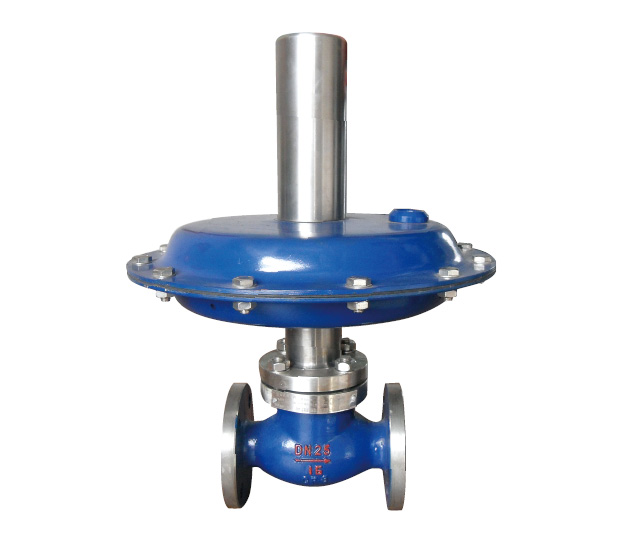

自力式微压调节阀(减压器)

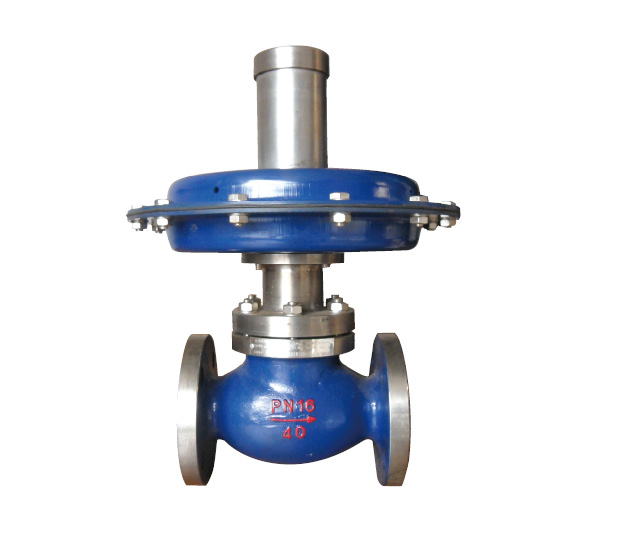

自力式微压调节阀(泄压型)
◎ 规格与技术参数
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 Kv | 大容量 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
标准型 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | |
高精度 | 2.8 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | |
额定行程L(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
公称压力PN(MPa) | 0.1、1.0、1.6 | |||||||||||
固有流量特性 | 快 开 | |||||||||||
固有可调比R | 30 | |||||||||||
设定点压力调节范围 (KPa) | 0.3~1.0、0.5~1.5、3~10、5~15、10~30、20~40、30~60、40~80、50~100 60~150、80~160、100~200 | |||||||||||
调节精度(%) | ±5~10 | |||||||||||
放大器最高工作温度(℃) | 橡胶膜片(丁晴):-20~80 橡胶膜片(氟胶):-20~200 | |||||||||||
泄漏等级 | Ⅳ级(10-4×阀额定容量)、Ⅵ级(微气泡级) |
注:表中数据为本公司标准配置,可按用户要求另行选配。

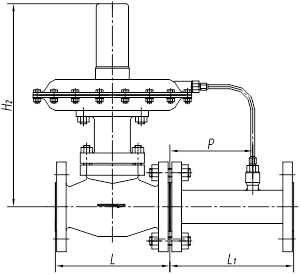

◎ 外形尺寸及重量
单座结构 双座结构
单位:mm
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
A | φ178、φ198、φ232、φ280、φ308、φ394、φ498 | ||||||||||
H1 | 83 | 83 | 93 | 95 | 110 | 128 | 140 | 160 | 215 | 230 | 268 |
H2 | 380 | 380 | 380 | 450 | 450 | 500 | 500 | 500 | 800 | 850 | 950 |
H3 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 | |
H4 | 390 | 390 | 390 | 460 | 465 | 515 | 520 | 550 | 830 | 880 | 980 |
L1 | 233 | 233 | 332 | 332 | 373 | 572 | 552 | 673 | 980 | 900 | 1200 |
P≥ | 135 | 170 | 220 | 220 | 235 | 245 | 325 | 425 | 550 | 660 | 900 |
重量(kg) | 12 | 13 | 14 | 16 | 19 | 28 | 45 | 78 | 130 | 200 | 265 |
导压管螺纹接头 | M16×1.5、M10X1、RC1/4 |
注:表中重量为ZZVP型PN1不带附件的数据

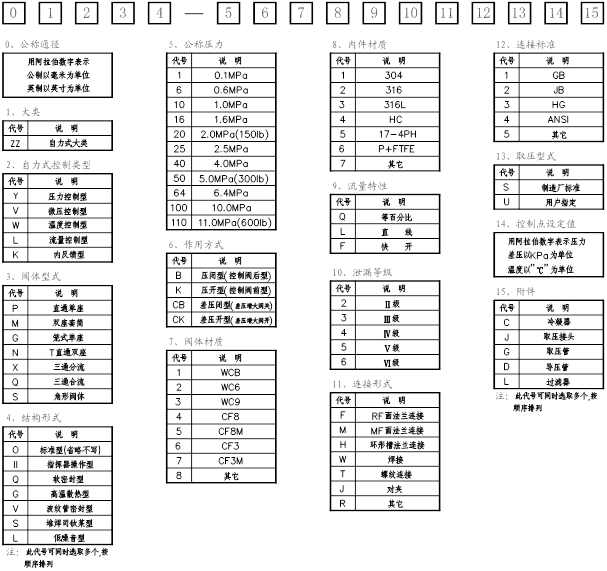

◎ 型号编制说明
例1:100ZZVP-1B16F6F1U2JD
表示DN100自力式微压调节阀,阀体型式为直通单座,标准型,压力等级0.1MPa,作用方式为压闭型,阀体材料WCB,内件材料不锈钢+F4,流量特性为快开,泄漏等级VI级,国标RF面法兰连接,取压型式为用户指定,设定点压力2KPa,配取压接头、导压管。
简易型号编制
50ZZVP-16B
表示口径DN50,自力式微压调节阀,阀体型式为直通单座,标准型,压力等级1.6MPa,作用方式为压闭型(控制阀后型)。
说明:可采用“作用方式”以前(含)的代号组成简易型号。
